Kupujesz źródło światła do auta i widzisz na opakowaniu: H7, H4, W5W, P21W, czasem też ciąg znaków typu PX26d albo PGJ19-2. To nie „szyfr producentów”, tylko konkretna informacja o tym, jakie rodzaje żarówek pasują do danej lampy, jak są mocowane i jakie mają parametry. W tym artykule krok po kroku wyjaśniamy oznaczenia żarówek samochodowych, porządkujemy rodzaje żarówek i pokazujemy, jak czytać symbole H7, H4 oraz inne popularne oznaczenia.
Co oznacza „H” w oznaczeniu żarówek samochodowych H1, H4 czy H7?
Podstawą oświetlenia każdego pojazdu są światła mijania i drogowe emitowane przez reflektory. Reflektor nie jest pojedynczym elementem – to układ optyczny (np. odbłyśnik lub soczewka, przesłony, klosz), w którym kluczową rolę odgrywa źródło światła, czyli w tym przypadku żarówka. Od jej konstrukcji i wykonania zależy, czy reflektor uzyska właściwy rozkład światła, odpowiedni zasięg i równomierność oświetlenia oraz czy wiązka będzie kontrolowana tak, by nie oślepiać innych uczestników ruchu.
Litera H w oznaczeniach takich jak H1, H3, H4, H7 wskazuje, że mamy do czynienia z żarówką halogenową. Z kolei cyfra (1, 3, 4, 7 itd.) identyfikuje konkretny typ konstrukcyjny, określany jako „generacja” produktu. W praktyce poszczególne typy różnią się m.in. budową, sposobem mocowania oraz parametrami geometrycznymi źródła światła, a więc tym, jak współpracują z optyką reflektora. To dlatego nie ma tu „dowolności” – reflektor jest projektowany pod określony typ (np. H4 albo H7), a zamiana na inny standard zwykle pogarsza rozkład światła lub zwiększa ryzyko oślepiania.
W oświetleniu samochodowym znaczenie ma nie tylko samo oznaczenie H1/H4/H7, ale również jakość wykonania i materiały, z których żarówka została wykonana. Mają one bezpośredni wpływ na kluczowe parametry pracy źródła światła, takie jak:
- strumień świetlny – czyli ilość światła, jaką żarówka wytwarza,
- temperatura barwowa – wpływająca na charakter światła i postrzeganie kontrastu,
- stabilność parametrów w czasie,
- oraz możliwość uzyskania w reflektorze prawidłowej granicy światła i cienia i właściwego oświetlenia jezdni bez niepożądanego rozproszenia.
To właśnie te parametry w największym stopniu przekładają się na komfort prowadzenia i bezpieczeństwo jazdy po zmroku.
H1, H3, H4, H7 – niby podobne, a jednak zupełnie różne
W praktyce serwisowej najczęściej spotyka się symbole H1, H3, H4 i H7, czyli standardy żarówek halogenowych stosowanych w reflektorach głównych. Choć nazwy są podobne, różnice konstrukcyjne (m.in. liczba żarników i geometria osadzenia) mają kluczowe znaczenie – decydują o kompatybilności z reflektorem i o tym, czy wiązka światła będzie uformowana prawidłowo.
H1 – żarówka jednowłóknowa (jeden żarnik), obsługuje jeden tryb świecenia (mijania albo drogowe – zależnie od lampy), czasem spotykana też w przeciwmgłowych.
H3 – często stosowana w przeciwmgłowych i dodatkowych reflektorach; charakterystyczna konstrukcja (często z przewodem).
H4 – żarówka dwuwłóknowa: w jednej bańce realizuje mijania i drogowe. To powód, dla którego symbole H7 H4 oznaczają zupełnie inne rozwiązania – H4 ma dwa żarniki ustawione w określonych pozycjach.
H7 – żarówka jednowłóknowa, bardzo często spotykana jako światła mijania w wielu autach. Dobrze współpracuje z nowocześniejszą optyką reflektora, ale wymaga właściwego doboru i poprawnego osadzenia.
Najważniejsze: H7 nie jest „lepsza” od H4. Oznaczenia żarówek samochodowych mówią o standardzie, a nie o „poziomie jakości”. Jakość wynika z wykonania, parametrów i dopasowania do reflektora.
Pozostałe rodzaje żarówek samochodowych
Oznaczenia żarówek samochodowych nie kończą się na symbolach H1, H4 czy H7. W zależności od technologii i zastosowania spotkać można także symbole zaczynające się od D (ksenony), a w „małych” żarówkach – krótkie kody typu W5W, P21W, C5W. Każdy z nich przekazuje konkretną informację: o technologii źródła światła, funkcji w lampie, a często także o mocy i typie mocowania.
Ksenony (HID): oznaczenia żarówek samochodowych typu D
Litera D oznacza źródło światła wyładowcze (potocznie: ksenon). W praktyce najczęściej spotyka się typy:
- D1S / D1R
- D2S / D2R
- D3S
- D4S
Najważniejsze w tych symbolach są litera na końcu i zgodność typu:
- S oznacza wersję przeznaczoną do reflektorów soczewkowych (projektorowych),
- R – do reflektorów odbłyśnikowych.
W ksenonach nie ma „prawie pasuje” – typ musi być dobrany dokładnie, bo różnice dotyczą m.in. konstrukcji podstawy, współpracy z przetwornicą/zapłonnikiem oraz geometrii źródła światła w reflektorze. Warto też pamiętać, że w praktyce eksploatacyjnej ksenony z czasem zmieniają parametry (np. barwę i efektywność), dlatego często zaleca się wymianę parami dla zachowania spójnego efektu świecenia.
LED-y samochodowe: dwie grupy oznaczeń, dwa zastosowania
W kontekście LED spotkać można dwie „warstwy” oznaczeń:
- LED-y do lamp pomocniczych i sygnalizacyjnych – tu oznaczenia najczęściej odpowiadają klasycznym typom żarówek, które LED zastępuje. Czyli nadal spotkać można np. W5W, C5W, P21W, tylko w wersji LED.
- LED-y jako zamienniki żarówek reflektorowych – tu najczęściej jako punkt odniesienia pojawiają się znane symbole halogenowe (np. H7/H4/H1), ale trzeba pamiętać o dwóch sprawach:
- dopasowanie mechaniczne to nie wszystko – liczy się również geometria źródła światła względem optyki reflektora,
- stosowanie takich zamienników powinno być zgodne z wymaganiami dopuszczenia do ruchu dla danego kraju i pojazdu (to temat, który zawsze warto sprawdzić przed zakupem).
„Małe” żarówki: W, P, C – najczęściej spotykane oznaczenia

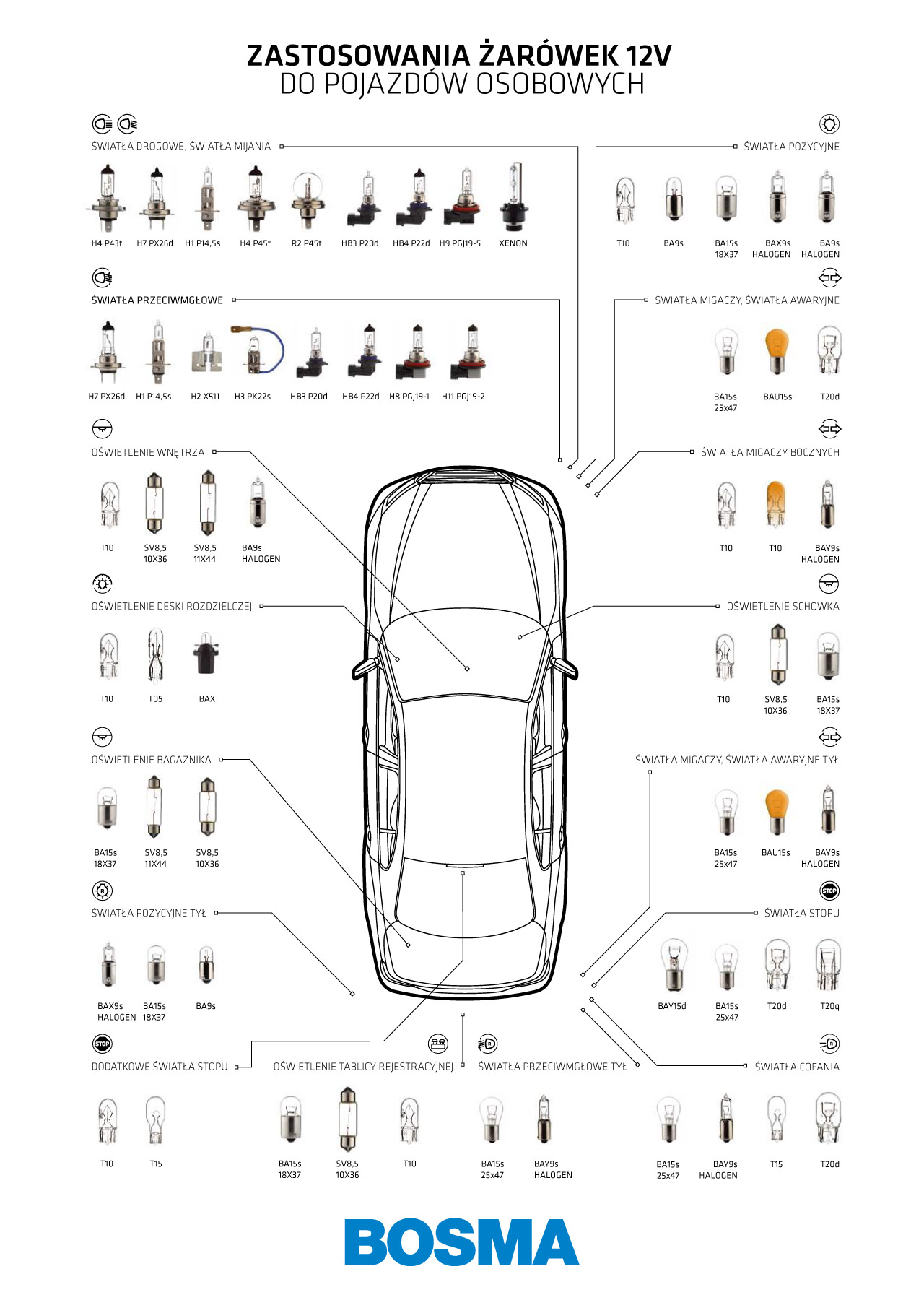

Poza reflektorami głównymi w samochodzie jest wiele punktów świetlnych: pozycyjne, kierunkowskazy, stop, cofania, oświetlenie tablicy, wnętrza, schowków. W nich dominują krótkie oznaczenia, które również warto znać:
W5W – bardzo popularna żarówka 5 W stosowana m.in. w światłach pozycyjnych, oświetleniu tablicy rejestracyjnej i wnętrza.
C5W – tzw. „rurkowa” (festoon), spotykana często w oświetleniu wnętrza, bagażnika i tablicy rejestracyjnej.
P21W – 21 W – stosowana w wielu funkcjach (np. cofania, przeciwmgłowe tylne, stop – zależnie od konstrukcji lampy).
P21/5W – wersja dwufunkcyjna, typowa np. dla połączenia pozycyjnego i stopu w jednej oprawce.
PY21W – 21 W o barwie pomarańczowej stosowana w kierunkowskazach.
R5W / R10W – spotykane w wybranych punktach oświetlenia zewnętrznego, zależnie od modelu lampy.
Jak dobrać żarówkę do auta?
1. Sprawdź typ wymagany przez lampę
Najpewniejsze źródła to: instrukcja pojazdu, opis na obudowie reflektora/lampy lub oznaczenie na starej żarówce. To pozwala uniknąć „zgadywania”, szczególnie przy H8/H9/H11 i przy tylnych lampach (P21W vs P21/5W).
2. Zweryfikuj napięcie instalacji (12V czy 24V)
To krytyczne zwłaszcza w autach użytkowych. Żarówka o złym napięciu nie będzie pracować prawidłowo, a w skrajnym przypadku może ulec uszkodzeniu.
3. Dopasuj moc – bez eksperymentów
Moc jest elementem standardu i konstrukcji lampy. „Więcej watów” nie oznacza lepszej widoczności – częściej oznacza większe obciążenie cieplne i elektryczne.
4. Zwróć uwagę na mocowanie (trzonek/bazę)
Przy halogenach reflektorowych trzonek ustawia źródło światła w odpowiednim położeniu. Jeśli żarówka będzie osadzona minimalnie inaczej, wiązka może się „rozjechać” (gorszy zasięg, rozproszenie, większa skłonność do oślepiania).
5. Wymieniaj parami (szczególnie w reflektorach)
Dwie żarówki pracujące po obu stronach auta zużywają się nierówno. Wymiana parami pomaga utrzymać spójny efekt świecenia i uniknąć sytuacji, w której jedna strona świeci wyraźnie słabiej.
6. Po wymianie sprawdź ustawienie świateł
Nawet poprawnie dobrana żarówka nie pomoże, jeśli reflektory są źle ustawione lub klosze/odbłyśniki są zużyte.
Podsumowanie: jak czytać oznaczenia żarówek samochodowych i dobrać właściwy typ?
Dobrze odczytane oznaczenia żarówek samochodowych to najkrótsza droga do trafnego zakupu: właściwy typ (np. symbole H7, H4), odpowiednie napięcie i moc, a do tego zgodne mocowanie. Gdy masz świadomość, jakie rodzaje żarówek stoją za oznaczeniami H, D, W, P czy C, unikasz pomyłek, oszczędzasz czas i zyskujesz pewność, że oświetlenie samochodowe będzie działać tak, jak zaprojektowano w Twojej lampie. Jeśli masz wątpliwości, spisz oznaczenie ze starej żarówki i porównaj je z instrukcją pojazdu – to najpewniejsza metoda doboru.
